🔍 Chest X-Ray — Basic Interpretation（CXR 判讀）

⚡ 資料更新至：2026 骨幹：Radiology Assistant — Chest X-Ray: Basic Interpretation（Smithuis R, van Delden O；Alrijne Hospital / AMC Amsterdam；publication 2013-02-18, update 2025-10-15），以下標註為 (RA p.N)＝該 PDF 頁碼。 補強：Fleischner Society glossary（PMID 18195376）、Gibbs RadioGraphics 2007 lines & stripes（PMID 17234997）、ITMIG mediastinal compartments（PMID 28129068）、Kong deep sulcus sign（PMID 12893899）、Austin missed bronchogenic carcinoma（PMID 1727272）、BTS pleural disease 2023（PMID 37553157）。 圖片來源：全部截自上述 RA 原文 PDF（assets/cxr-*）＋使用者提供的 theRadiologist 解剖標註圖組；未使用任何自繪圖。

🧭 Normal Anatomy — 判讀的地基

準確判讀的前提是先把正常長相刻進腦裡：normal anatomy、anatomical variants、基本 radiographic principles，三者缺一就會把正常當病灶、把病灶當正常 (RA p.1)。

完整標註的 normal PA view

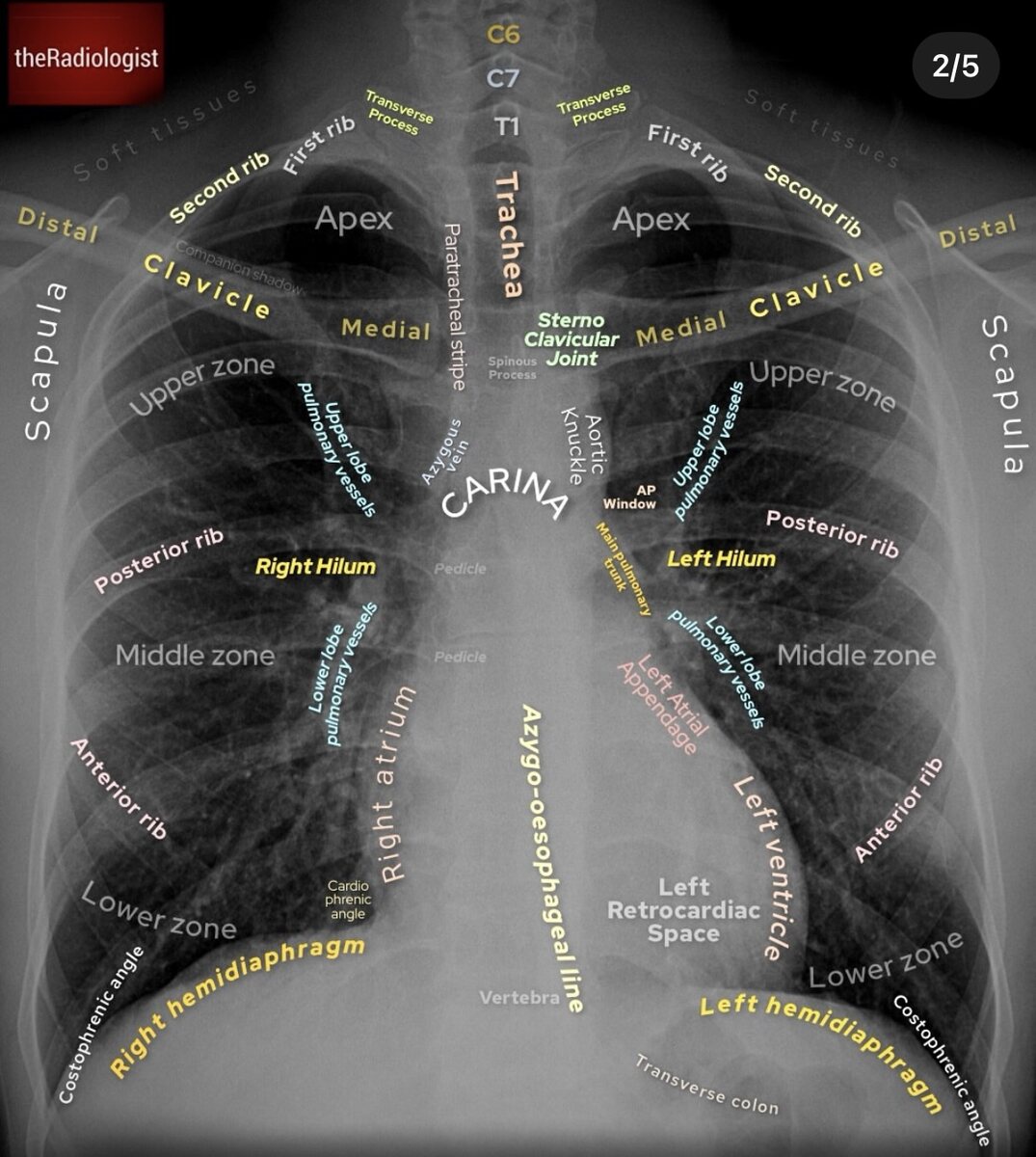

正常 PA CXR 全解剖標註：apex／upper–middle–lower zone、clavicle（medial vs distal）、scapula、first–second rib、trachea、paratracheal stripe、carina、azygos vein、aortic knuckle、AP window、main pulmonary trunk、right/left hilum、upper & lower lobe pulmonary vessels、left atrial appendage、right atrium、left ventricle、azygo-oesophageal line、left retrocardiac space、cardiophrenic angle、costophrenic angle、hemidiaphragm。（使用者提供，theRadiologist 2/5）

心臟與大血管疊圖（哪一條線是哪一個構造）

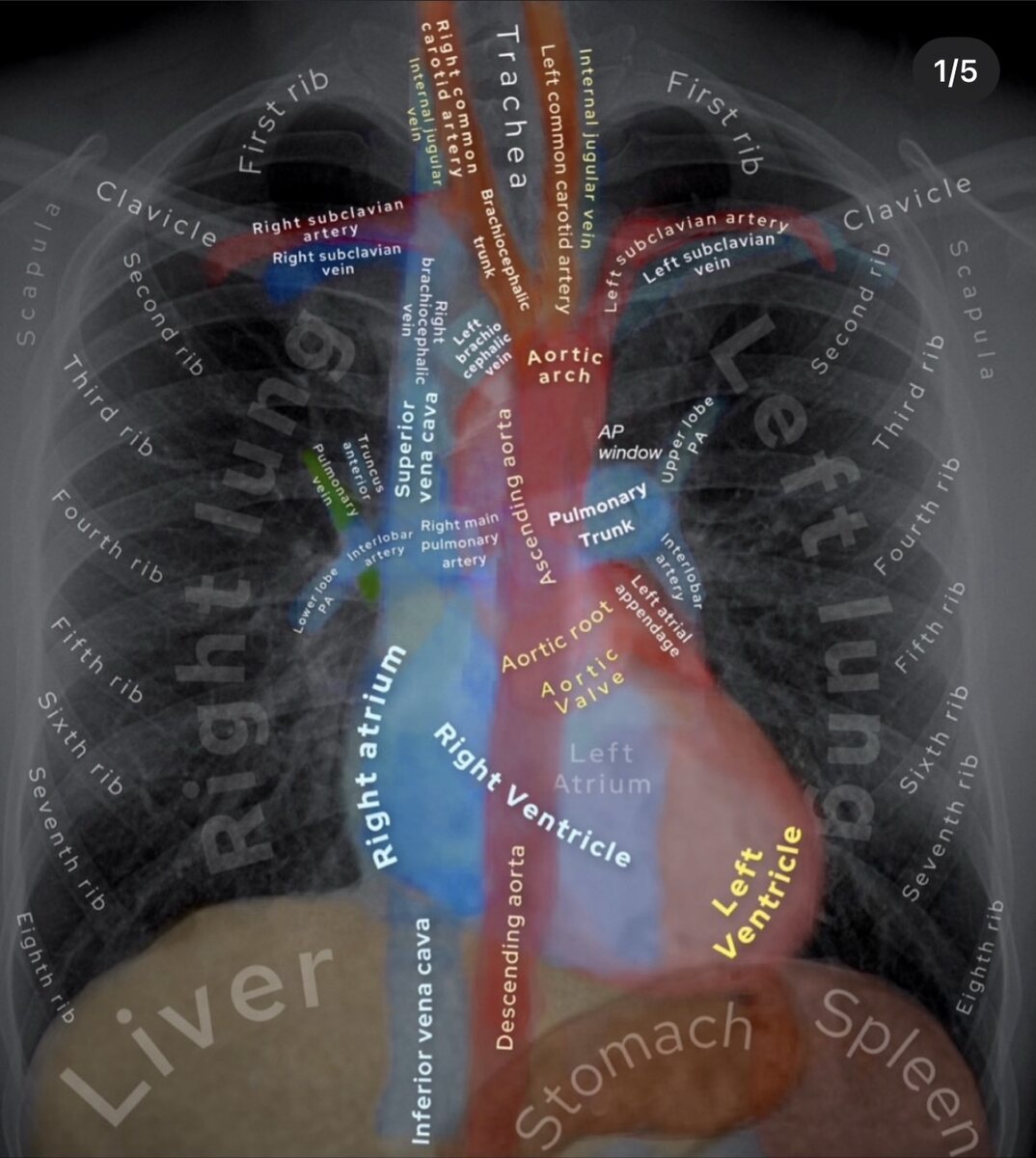

同一張 PA 疊上 cardiac chambers 與 great vessels：RA / RV / LA / LV、aortic root、aortic valve、ascending & descending aorta、aortic arch、pulmonary trunk、right main pulmonary artery、interlobar artery、SVC / IVC、brachiocephalic trunk、subclavian & common carotid artery、internal jugular vein，以及 liver / stomach / spleen。這張最能解釋「contour 是誰形成的」——contour 消失就代表那個 chamber 旁的肺失去 aeration。（使用者提供，theRadiologist 1/5）

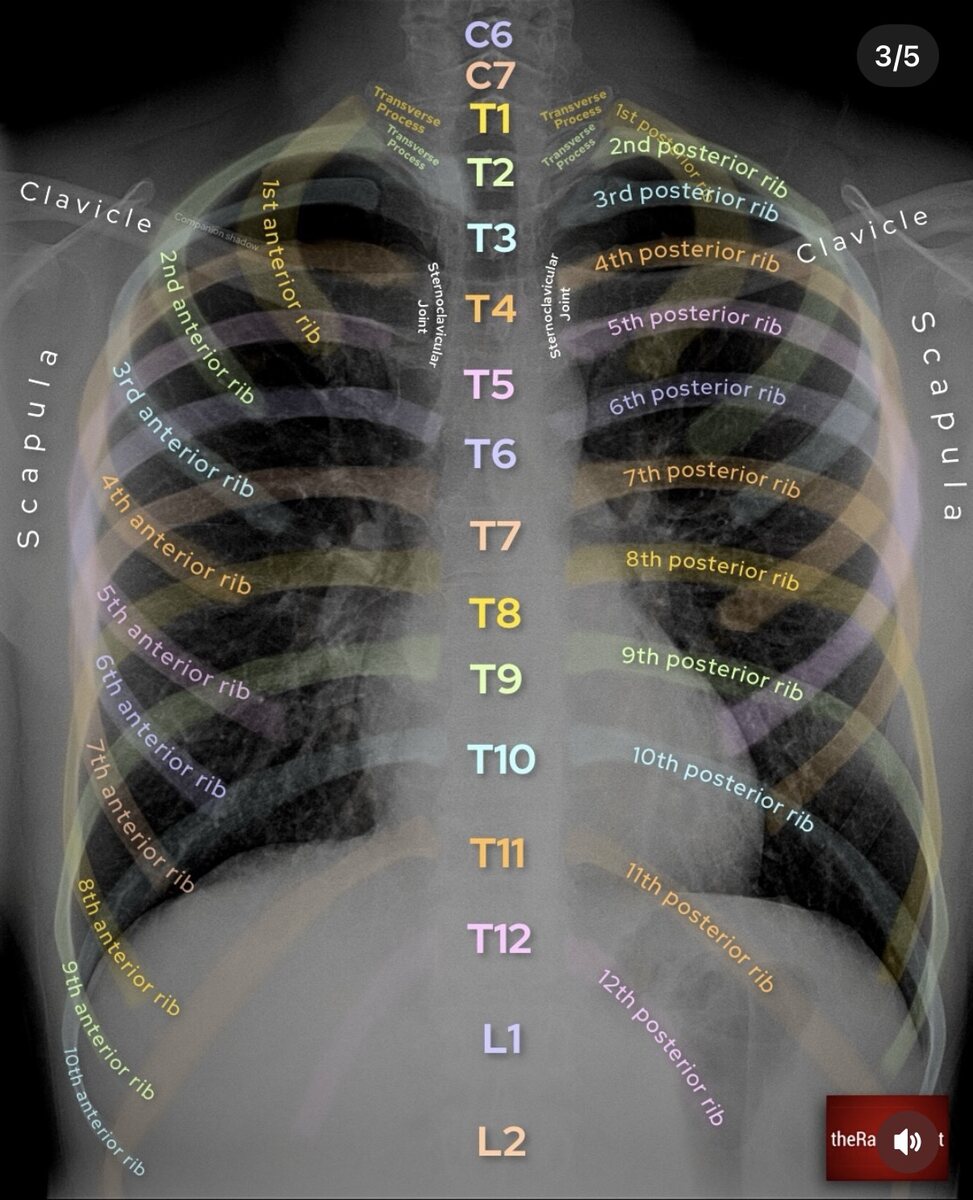

Rib 計數與 vertebral level

Anterior rib（前肋，斜向下內）vs posterior rib（後肋，較水平且較清楚）＋ C6–L2 對照、transverse process、sternoclavicular joint、companion shadow。描述病灶位置與算 inspiration 深度時一定要分清前後肋。（使用者提供，theRadiologist 3/5）

PA view：interfaces、lines / stripes、silhouettes

PA view 的判讀核心是逐一檢查 lung 與相鄰構造（diaphragm、heart、mediastinum）之間的每一個 interface (RA p.2)。這些 interface 會表現成兩種形式：

  • Lines / stripes：如 right paratracheal stripe
  • Silhouettes：如 aortic knob、left ventricular contour

一旦某條 contour 被推移或糊掉（loss of normal silhouette），就是 silhouette sign，這是最關鍵的定位工具 (RA p.3)。

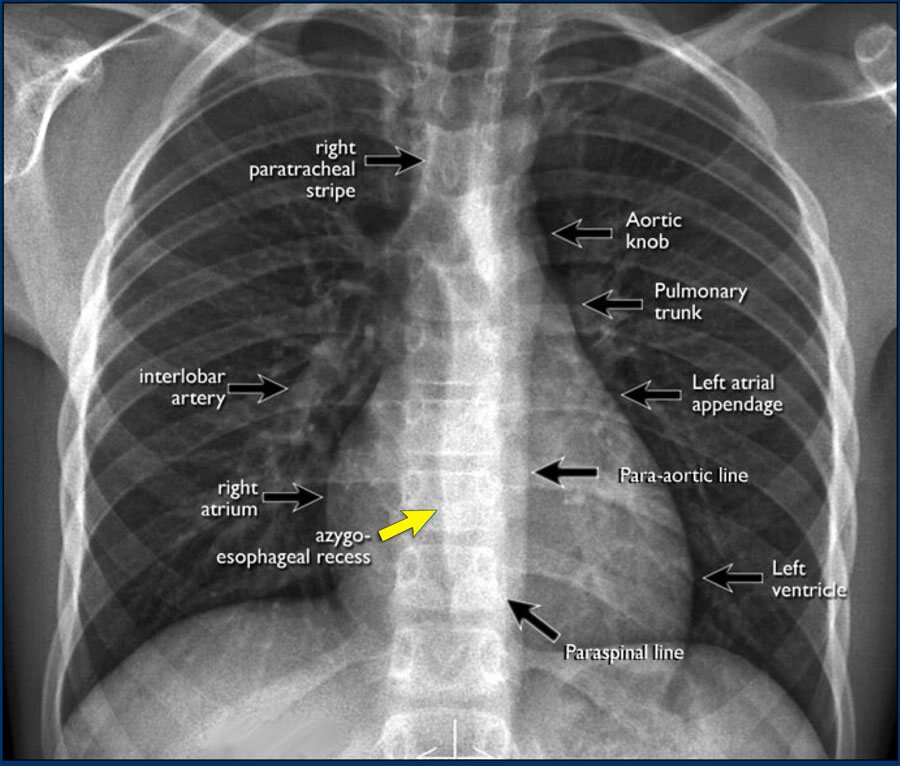

Normal PA：right paratracheal stripe、aortic knob、pulmonary trunk、left atrial appendage、para-aortic line、paraspinal line、interlobar artery、right atrium，以及黃箭頭指的 azygo-esophageal recess。（RA p.2）

各條線的臨床意義 (RA p.3)：

Line / stripe異常表現意義
Right paratracheal stripe增寬 >2–3 mmLymphadenopathy、pleural thickening、hemorrhage、fluid overload、congestive heart failure
Paraspinal line被推移Paravertebral abscess、vertebral fracture with hemorrhage、neoplasm 的 extravertebral extension
Para-aortic line被推移Aortic elongation、aneurysm、dissection、rupture
Anterior / posterior junction line多半看不清楚原文不深入討論

💡 這些 lines/stripes 的完整解剖基礎與 CT 對照見 Gibbs et al. RadioGraphics 2007;27:33-48（PMID 17234997）——該文的重點是「認不出某條線被推移，就等於不會去開 chest CT」。

Azygo-esophageal recess

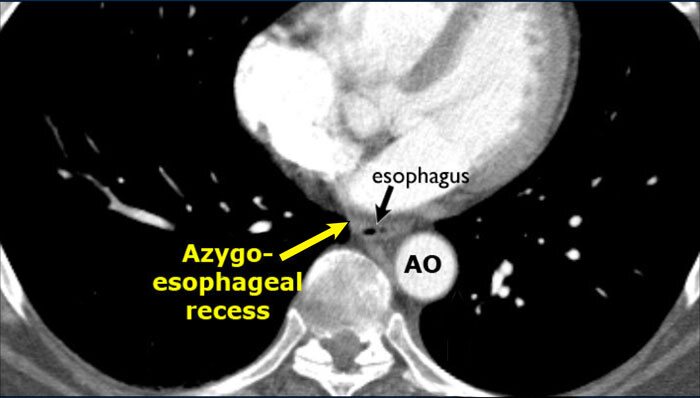

CT 對照：azygo-esophageal recess 位於 azygos vein arch 之下，right lower lobe 的內側緣在此貼上 mediastinum——前為 heart、後為 vertebral column、左側 border 是 esophagus。（RA p.3）

Azygoesophageal line 被推移的原因 (RA p.3–4)：hiatal hernia、esophageal pathology、left atrial enlargement、subcarinal lymphadenopathy、bronchogenic cyst。

Lateral view：四個必看

Lateral view 常被跳過，但它能解決 PA 上「有東西但不知道在哪」的問題 (RA p.7–8)。

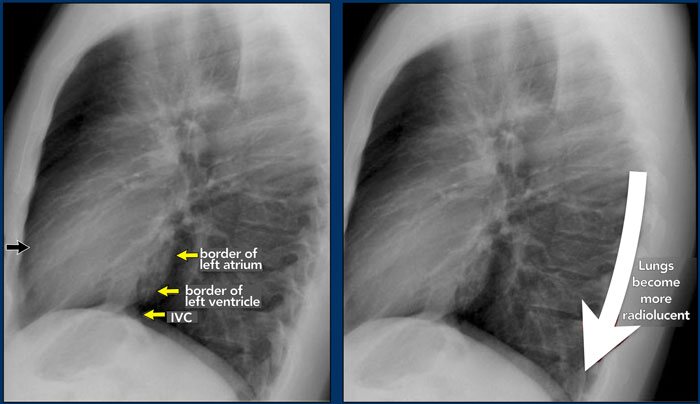

左：normal lateral，cardiac borders 清楚，可見 IVC 進入 right atrium（黃箭頭標 border of left atrium / left ventricle / IVC；小黑箭頭為 retrosternal space 下界）。右：正常情況下 vertebral bodies 由上往下愈來愈黑（白箭頭方向）。（RA p.7）

  1. Retrosternal clear space：正常含 aerated lung 而呈 radiolucent，往下延伸至 right ventricle 貼上 sternum 處。上段 retrosternal space 出現 radiopacity ⇒ anterior mediastinal lesion 或 upper lobe mass。
  2. Spine sign：vertebral bodies 由上往下應漸進變黑（覆蓋的 aerated lung 愈多）。若 lower thoracic vertebrae 反而變白 ⇒ lower lobe consolidation 或 mass。
  3. Diaphragm evaluation
  4. Hilar structures

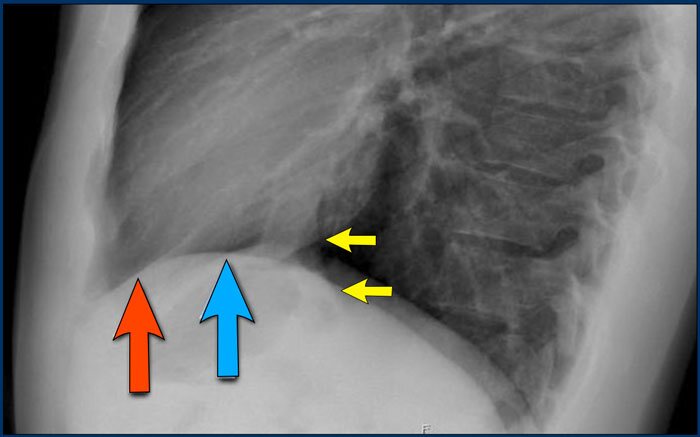

Diaphragm on lateral：right hemidiaphragm 應該一路清楚到前胸壁（紅箭頭）；left hemidiaphragm 通常只看到與 cardiac silhouette 相接處為止（藍箭頭），之後因 heart 與上腹臟器 radiodensity 相近而 interface 消失（此為正常，勿當病灶）。（RA p.8）

Hilar structures on lateral：left pulmonary artery（紫）跨過 left main bronchus 之上、位置較高；right pulmonary artery（藍）走在 right main bronchus 之前、位置較低。（RA p.8）

⚠️ Lateral view 的 hilum 判讀價值：PA 上看到 hilar enlargement 時，很難分辨是 vascular dilatation 還是 lymphadenopathy；lateral view 若在「正常不該有 pulmonary vessel」的位置看到 rounded opacities，強烈指向 enlarged lymph nodes（RA p.9 的 sarcoidosis case，同時可見 widened paratracheal stripe）。

🧩 Normal Variants & Mimics（別把正常當病）

Variant / mimic影像特徵陷阱
Vena azygos lobe (RA p.4–5)Right upper lung field 一條細 curvilinear line，末端常有 teardrop-shaped density（azygos vein 位於 azygos fissure 內）常見 normal variant，非病灶
Accessory articulation of first anterior rib (RA p.6)骨性與 calcified cartilage 交界處的 pseudoarticulation在 frontal view 可 simulate pulmonary nodule / mass
Pectus excavatum (RA p.6–7)Sternum 後移、anterior chest wall 凹陷；right heart border 模糊可 mimic right middle lobe consolidation / atelectasis（silhouette sign）；用 lateral view 確認
Spondylosis (RA p.10)Lateral view 上 vertebral body 區域的 opacity可 simulate pulmonary mass；回 PA 找 osteophyte（典型在右側；左側因 aortic pulsation 抑制 calcification 而較不明顯）
Cardiac incisura (RA p.31–32)Lateral view anteroinferior 的 soft tissue density正常所見（左側 lung 下段因 heart／pericardial fat／effusion 介入而未貼到前胸壁）；勿誤判為 lingula 或 right middle lobe 病灶。CT 對照顯示 right lower lobe 常比 left lower lobe 更往前延伸
Congenital diaphragmatic hernia (RA p.12)Bochdalek：posterior defect，成人常見 incidental，多含 retroperitoneal fat；Morgagni：anterior，常表現為 right-sided retrosternal mass兩者多無症狀；新生兒的大 Bochdalek hernia 可致 pulmonary hypoplasia，可能致命
Skin fold (RA p.69)一條像 pneumothorax 的線，但線外側仍看得到 lung markings最常見的 pneumothorax mimic，多因 supine 姿勢＋cassette 放置不當

📐 Systematic Approach — Inside-Out

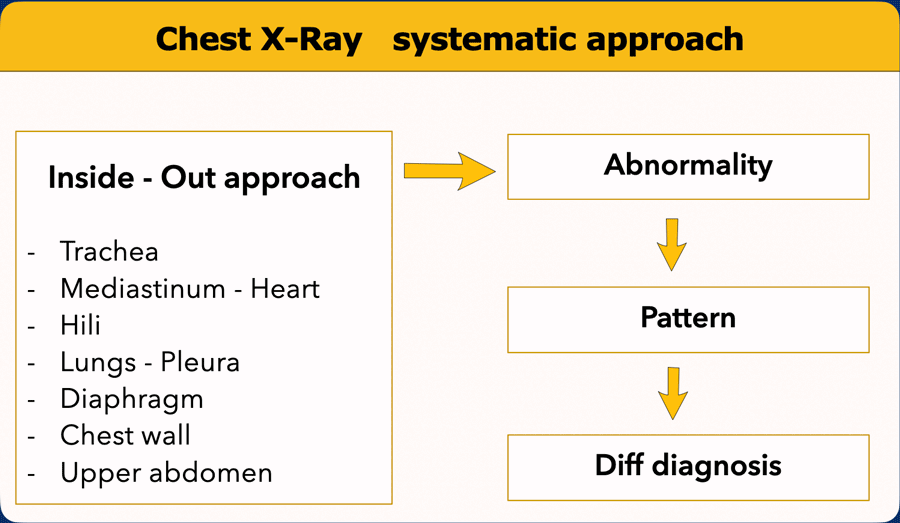

RA 的核心流程圖：Inside-Out approach（由中心往外）→ 找到 abnormality → 判 pattern → 給 differential diagnosis。（RA p.13）

七步驟 (RA p.13–14)

  1. Trachea and central airways：位置與 caliber；deviation 代表 mass effect／volume loss／mediastinal shift；main bronchi 有無 narrowing、displacement、obstruction。
  2. Mediastinum and heart：mediastinal contour 有無 widening / mass / 異常 silhouette；heart size 與 borders（PA film 上 cardiothoracic ratio >0.5 提示 cardiomegaly）；aortic arch 與 descending thoracic aorta 有無 dilation / dissection。
  3. Hila：size、position、density；不對稱 ⇒ lymphadenopathy、vascular enlargement、mass。
  4. Lungs and pleura：每個 lung field 逐一看 opacity / lucency / consolidation / nodule / interstitial pattern；pleural effusion、pneumothorax、pleural thickening；注意 lung zones 與（可見的）fissures。
  5. Diaphragm and subdiaphragmatic regions：兩側高度與 contour；free subdiaphragmatic air ⇒ perforated viscus；costophrenic angle 有無 blunting（effusion / fibrosis）。
  6. Chest wall and soft tissues：bony thorax 的 fracture、lytic／sclerotic lesion、alignment；subcutaneous emphysema、soft tissue mass。
  7. Upper abdomen：gas pattern、organomegaly、calcification。

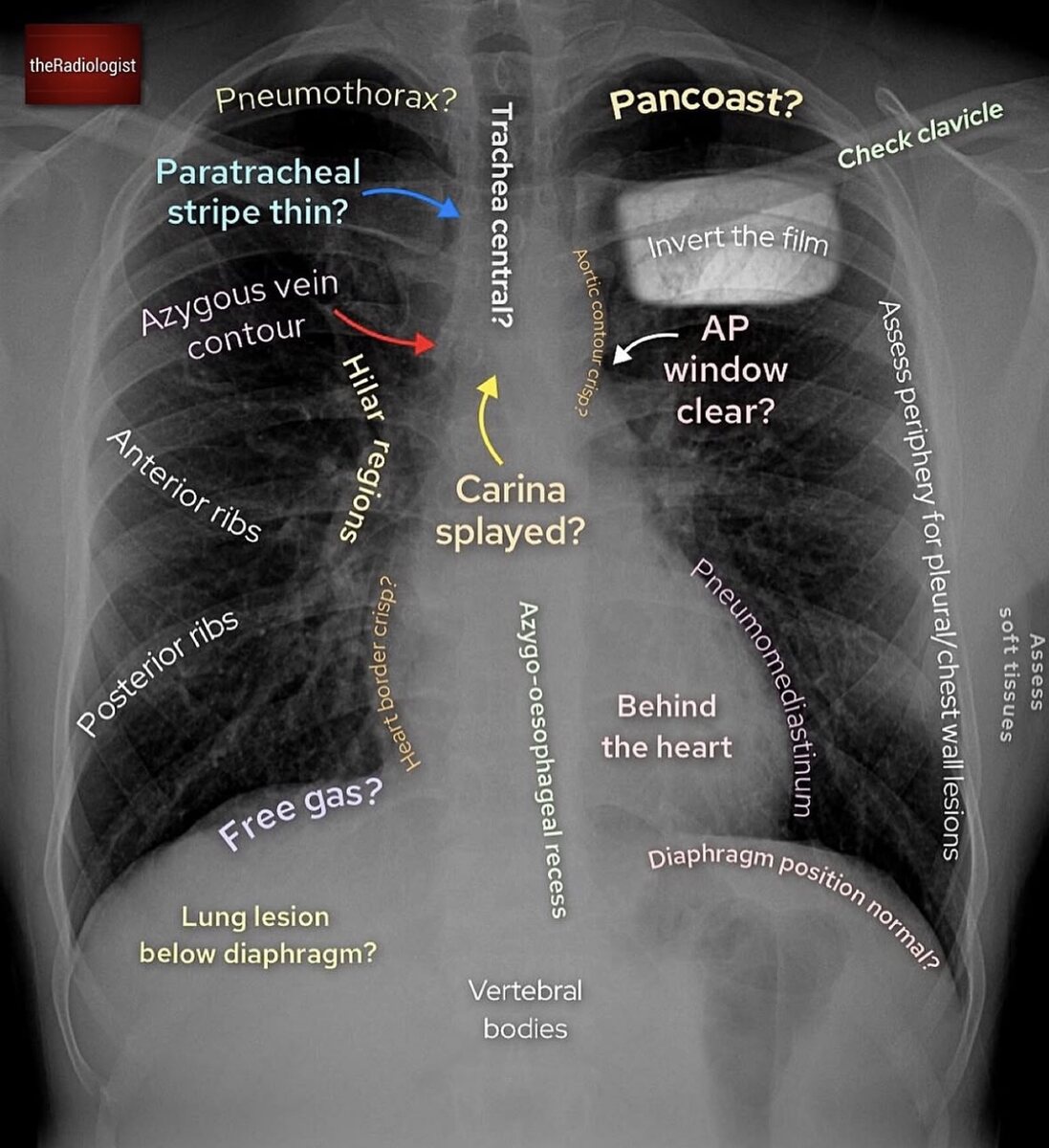

一張圖版的 review checklist

把 search pattern 直接壓在片子上的提醒版：Trachea central? / Carina splayed? / Paratracheal stripe thin? / Azygous vein contour / AP window clear? / Aortic contour crisp? / Heart border crisp? / Hilar regions / Anterior vs posterior ribs / Behind the heart / Azygo-oesophageal recess / Diaphragm position normal? / Free gas? / Lung lesion below diaphragm? / Pneumothorax? / Pancoast? / Check clavicle / Assess periphery for pleural & chest wall lesions / Assess soft tissues / Invert the film。（使用者提供，theRadiologist）

📎 補充（非 RA 原文；radiographic quality 通用準則）：讀片前先確認技術品質——rotation（clavicle heads 與 spinous process 等距）、inspiration（吸氣足夠時約可見 5–7 根 anterior ribs / 9–10 根 posterior ribs 位於 diaphragm 之上）、penetration（心影後方 vertebral bodies 隱約可見）、以及 AP portable film 會放大 cardiac silhouette、不可用 CTR >0.5 直接判 cardiomegaly。這段為教科書層級通則、非引自本文，臨床引用請回原始 radiography 教材。

🕘 Importance of Prior Imaging

“The most important radiograph is the old film.” (RA p.14)

  • 一律與舊片比對——這是 radiologic interpretation 的基本原則。
  • 多年不變的 lung mass 不太可能是 primary lung cancer。
  • Case（subtle CHF）：單看當下片子只覺得「可能」有 congestive heart failure；接上舊片後診斷信心大幅提升。關鍵比較點 (RA p.15)：
    • Cardiac size：比前次略大（但本來就已 cardiomegaly）
    • Pulmonary vasculature：輕度 vascular engorgement ⇒ pulmonary venous pressure 上升
    • Interstitial markings：subtle interstitial edema
    • Pleural effusions：兩側少量，lower lobe inferoposterior border 有微妙變化

🎯 Silhouette Sign

定義：兩個不同 radiographic density 的構造之間、原本存在的 border 消失——最常見是 air-filled lung 與 soft tissue（heart、diaphragm）相鄰處 (RA p.16)。這是偵測 subtle pathology 與定位病灶前後位置的核心工具。

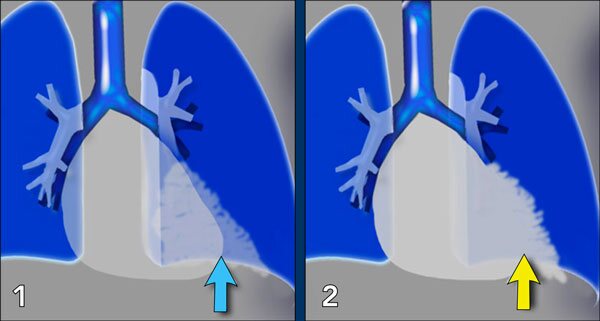

1️⃣ 藍箭頭：No silhouette sign — consolidation 在 left lower lobe（posterior），lingula 仍充氣，left heart border 保留。 2️⃣ 黃箭頭：Positive silhouette sign — consolidation 在 lingula（直接貼 left heart border），left ventricle 的 silhouette 被抹掉 ⇒ 病灶位於前方。（RA p.16）

實戰三例 (RA p.17–19)：

  • Case 1（PA）：left heart border 消失 ⇒ 不必看 lateral 也能定位到 left lung 的 anterior segment，最可能是 lingula。診斷：Streptococcus pneumoniae lobar pneumonia。
  • Case 2（PA）：left lower lobe 有 consolidation（黃箭頭），但 left heart border 依然清楚（藍箭頭）⇒ 病灶在後方、未侵犯 lingula。
  • Case 3（Lateral → PA）：lateral 上 lower thoracic spine 區 opacity 增加、right hemidiaphragm 後段 contour 消失 ⇒ right lower lobe 的 water-density lesion。回 PA：right heart border 完整，證實病灶不在前方。
    • ❓ 為什麼 PA 上 right diaphragm silhouette 還在？
    • ✅ PA 上看到的那段 diaphragm 是最高的前方部分，並未與後方的 right lower lobe pneumonia 接觸 ⇒ silhouette 正常、silhouette sign 缺如。

🕳 Hidden Areas（最容易漏診的區域）

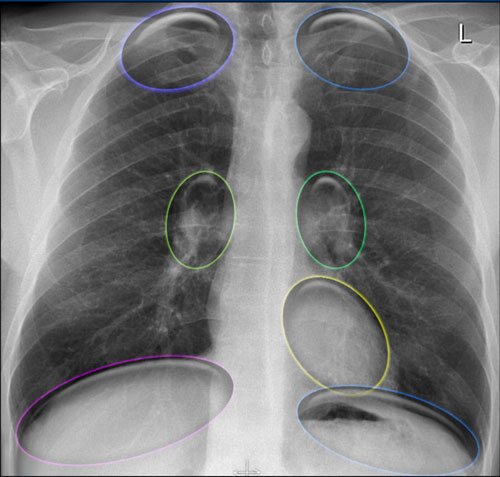

標準 CXR 上因構造重疊而容易被略過的 hidden areas：apical zones、hilar regions、retrocardiac region、subdiaphragmatic zone（diaphragm dome 以下）。（RA p.20）

Hidden area原文 case 重點
Subdiaphragmatic zone (RA p.21)相當大體積的 lung parenchyma（尤其 posterior lower lobes）延伸到 diaphragm dome 之下，必須主動掃過
Retrocardiac + subdiaphragmatic (RA p.21)Right lower lobe 的大 mass 在 PA 上第一眼不明顯，聚焦這兩區才顯現；放大影像看
Pneumonia below the diaphragm (RA p.22)Right diaphragmatic dome 下方（posterior basal segment of RLL）的 pneumonia；lateral 上 lower thoracic vertebrae opacity 增加
Retrocardiac opacity (RA p.23)Retrocardiac 密度微幅增加 ⇒ 證實為 left lower lobe pneumonia；務必對照 lateral 的 lower thoracic spine
Mass behind the first rib (RA p.24)小的 lung carcinoma 被 left first rib 遮住；lateral 在 retrosternal space 才看得到。同一區既會有 accessory joint 這種 mimic、也會藏真病灶
Subtle consolidation behind the heart (RA p.25)Retrocardiac 的 left lower lobe consolidation；lateral 表現為 lower thoracic vertebrae 密度增加

📚 文獻佐證（補充）：Austin JH et al. 回顧 27 例「事後看得到卻被漏掉」的 potentially resectable bronchogenic carcinoma——81% 位於 upper lobe（其中 right upper lobe 佔 56%），平均直徑 1.6 ± 0.8 cm，只有 2 例（7%）病灶全周邊界清楚；即使事先被告知「這些都是漏掉的肺癌」，6 位 consultant radiologist 平均仍各漏 26%（Radiology 1992;182:115-122. PMID 1727272）。這正是 hidden areas 必須用制式 search pattern掃過、而非靠印象的理由。

🫀 Heart and Pericardium

Cardiac contours：哪一個 chamber 形成哪一條邊

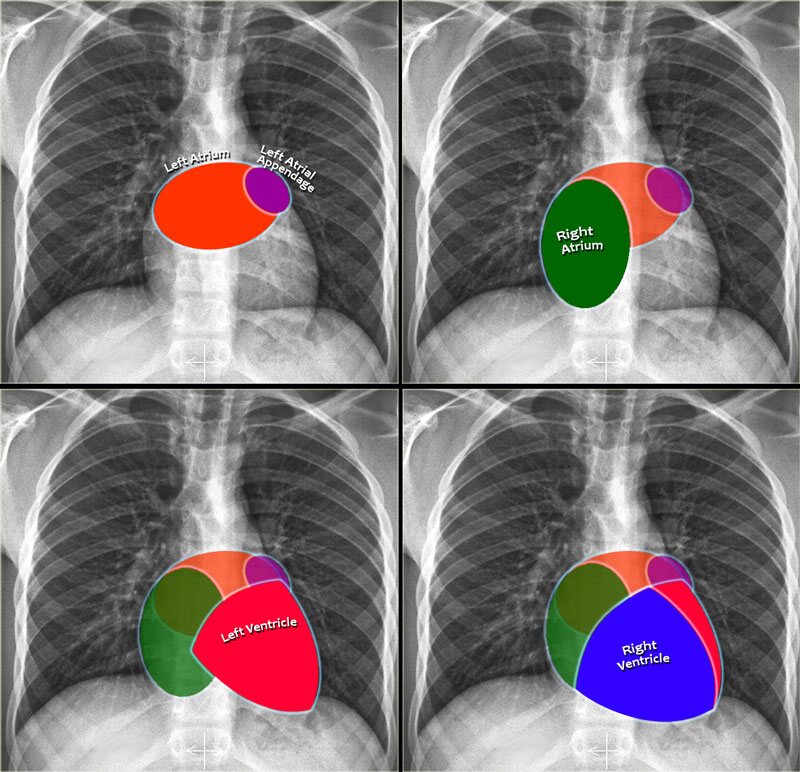

PA 上各 chamber 的解剖位置疊圖：left atrium（含 left atrial appendage）→ right atrium → left ventricle → right ventricle。CXR 只看得到 heart 的外部 contour，無法直接評估個別 chamber，但懂位置就能從 shape / contour 變化推斷 chamber enlargement。（RA p.26）

Chamber解剖位置PA view 的 enlargement 徵象Lateral view 的 enlargement 徵象
Left atrium (LA)最後方的 chamber；接收 pulmonary veins（幾乎水平進入）；LA appendage 偶可見於 pulmonary trunk 下方的小突起Upper right heart border bulging；carinal angle 變寬（main bronchi 被撐開）Posterior-superior cardiac contour bulging
Right atrium (RA)接收 SVC / IVCRight heart border 向外位移—
Left ventricle (LV)位於 RV 的後方偏左Cardiac silhouette 向左擴大Inferior-posterior contour bulging
Right ventricle (RV)最前方，緊貼 sternum 後可把 heart silhouette 推向左；嚴重時 left heart border 由 RV 形成Retrosternal space 進行性被填滿（由下往上）

（RA p.27）

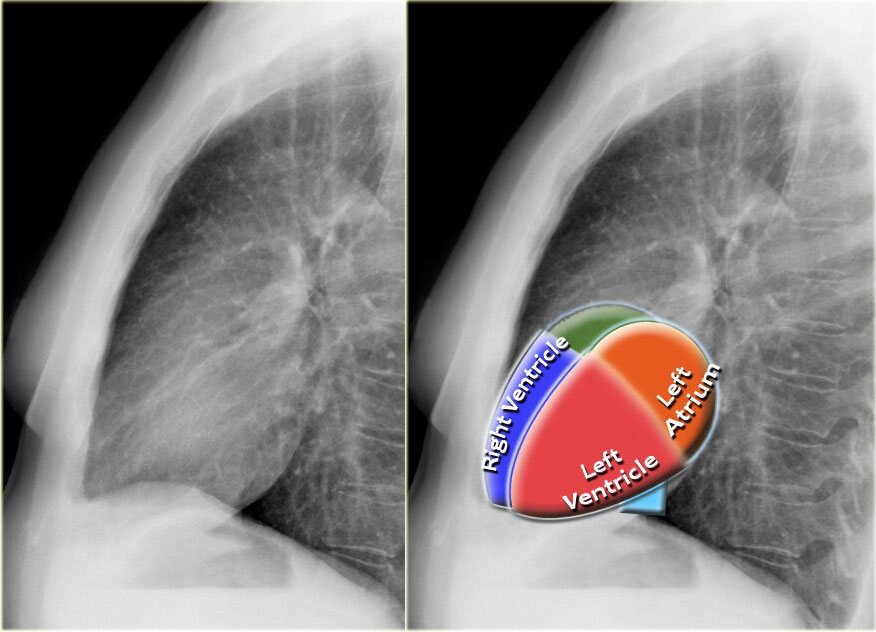

Lateral 上的 chamber 分布：RV 佔 lower retrosternal space、LV 形成 lower posterior border、LA 形成 upper posterior border。（RA p.28）

Case 對照 (RA p.29–30)：

  • LA enlargement：chronic mitral valve disease + valve replacement 病人，LA 極度擴張 → PA 上 right upper cardiac contour 雙輪廓（黑箭頭）＋ lateral 上 posterior heart border 隆起（藍箭頭）。
  • RV enlargement：massive cardiomegaly 以 RV dilation 為主（lateral 黃箭頭）；small aortic knob（藍箭頭）＋ pulmonary trunk 與 right lower pulmonary artery 擴大 ⇒ 指向 left-to-right shunt 併發 secondary pulmonary hypertension。

Valve localization on lateral

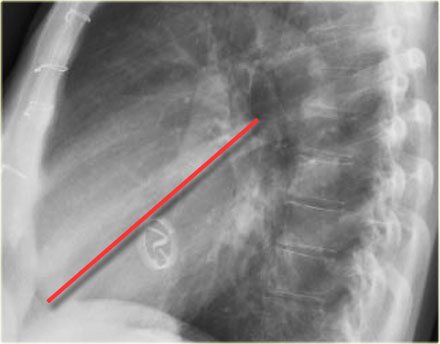

在 lateral view 從 carina 拉一條線到 cardiac apex：線之上為 aortic 與 pulmonic valve，線之下為 tricuspid 與 mitral valve。（RA p.30）

Pericardial effusion 與相關發現

  • Enlarged cardiac silhouette 一定要把 pericardial effusion 列入 mimic of cardiomegaly：CXR 上看似心臟擴大，CT 才顯示是大量 pericardial fluid 而非真正 chamber enlargement (RA p.34)。
  • Postoperative pericardial hemorrhage (RA p.34–35)：剛做完 cardiac surgery 的病人若 heart size 突然改變，要高度懷疑 pericardial bleeding（可致命）。原文 case：ultrasound 只測到極少量 effusion，CT 卻顯示大量後方 pericardial effusion 壓迫 left ventricle，手術證實為 posterior pericardial hematoma。
    • ⚠️ Loculated posterior effusion 時，ultrasound 只看前方會嚴重低估體積 ⇒ 術後 case 要善用 CT。
  • Tip (RA p.37)：術後片一律與術前片比對，才抓得到 interval change（effusion、evolving heart failure）。

Calcifications (RA p.37–38)

型態意義
Coronary artery calcificationAtherosclerosis
Valvular calcification常見於 aortic 與 mitral valve
Pericardial calcification較少見；linear / curvilinear 沿 pericardial contour ⇒ chronic pericardial disease，特別是 constrictive pericarditis
Myocardial calcification與 pericardial calcification 難分；鑑別點：myocardial calcification 沿 left ventricle 的 contour 走、位於 myocardium 內（如 infarcted area）

其他 pericardial 病灶

  • Pericardial fatpad (RA p.39)：pericardial fat 沉積很常見，偶爾在 CXR / CT 上明顯。罕見的 fat pad necrosis 可 mimic epiploic appendagitis：健康人急性 pleuritic chest pain，但為 self-limiting、benign。
  • Pericardial cyst (RA p.39–40)：benign，與 pericardium 相連、內含清澈 serous fluid；多位於 anterior cardiophrenic angle，右側較常見；也可出現在較上方的 pericardial recesses（proximal ascending aorta / main pulmonary arteries 高度）。多數無症狀。CXR 上可 mimic elevated left hemidiaphragm，CT 才看得出是與 pericardium 相連的 fluid-filled cystic lesion。
    • 📎 延伸文獻：Pineda V et al. RadioGraphics 2007;27:19-32（cardiophrenic space lesions，PMID 17234996）；Jeung MY et al. RadioGraphics 2002;22:S79-S93（cystic mediastinal masses，PMID 12376602）。

Devices

  • Cardiac pacemakers (RA p.33)：原文 case 為 CRT device，三條 lead——right atrial lead、right ventricular lead、經 coronary sinus 的 left ventricular lead。適應症：ventricular dyssynchrony 病人可由 biventricular pacing 改善 ventricular coordination 與 cardiac output。

🌳 Hili

正常 hilar shadow 約 99% 由 pulmonary arteries 構成（其次為 pulmonary veins），邊緣平滑清楚、branching pattern 正常 (RA p.40)。

Thick coronal slab MIP at the level of the hili——用 CT 看懂 CXR 上 hilar shadow 的血管本質。（RA p.40）

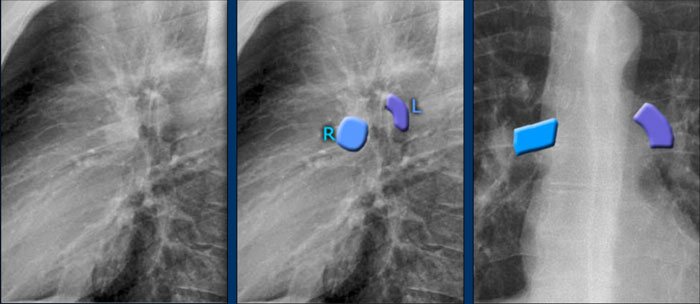

🔑 鐵律：The left hilum should NEVER be lower than the right hilum. 因為 left pulmonary artery 跨過 left main bronchus 之上，而 right pulmonary artery 走在 right main bronchus 之前、位置較低。少數人兩側等高，但 right hilum 絕不該高於 left。(RA p.41)

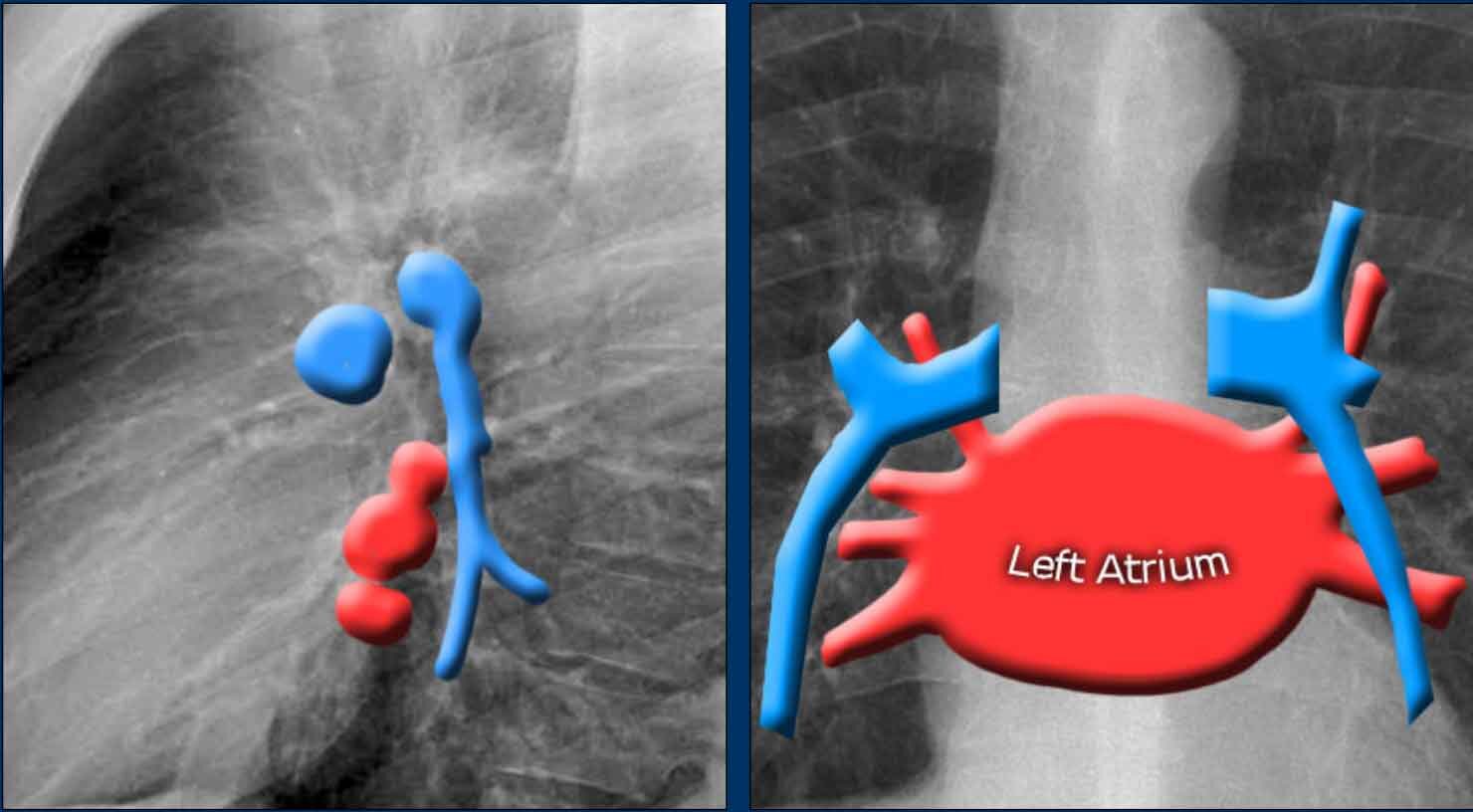

Lower lobe pulmonary arteries（藍，deoxygenated）走向較垂直；pulmonary veins（紅）較水平地走向位於 main pulmonary arteries 下方的 left atrium。（RA p.41）

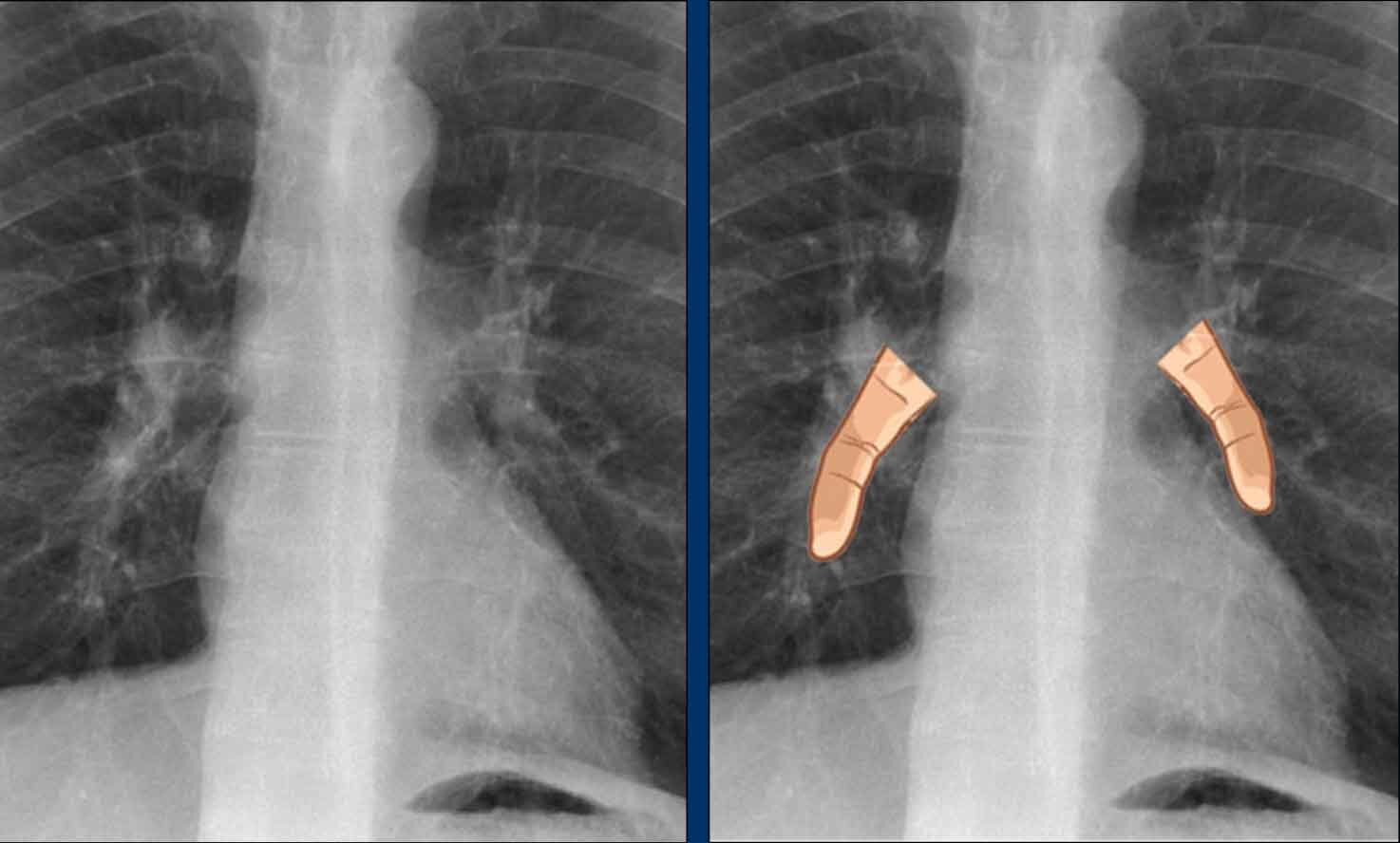

Lower lobe pulmonary artery 自 hilum 垂直下行，形似「little finger」。PA 上 right 側可見於約 94% 正常人、left 側約 62%。（RA p.43）

Clinical case（RA p.44）：70 歲男性跌落樓梯後右側劇烈 flank pain。PA 上 right「fifth digit」消失 ＋ lateral 上 lower thoracic spine 密度增加 ⇒ right lower lobe atelectasis。PA 上 right heart border contour 異常、right interlobar pulmonary artery 看不到——因為它周圍不是 aerated lung 而是塌陷的 RLL 貼著 right atrium。追蹤片 RLL 復張、「fifth finger」與正常 right heart border 一併回來，推測原因是 post-traumatic hypoventilation + mucus plugging。

Hilar enlargement

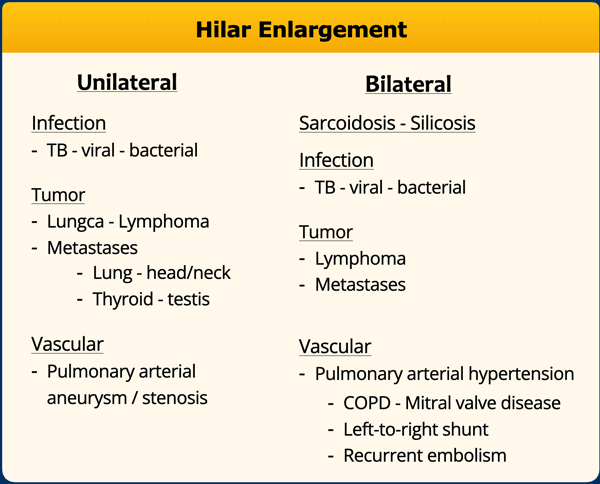

Unilateral vs bilateral hilar enlargement 的完整 differential：infection（TB / viral / bacterial）、tumor（lung ca、lymphoma、metastases——lung、head/neck、thyroid、testis）、vascular（pulmonary arterial aneurysm / stenosis；bilateral 則為 pulmonary arterial hypertension——COPD、mitral valve disease、left-to-right shunt、recurrent embolism），bilateral 另加 sarcoidosis / silicosis。（RA p.45）

Normal hili 的三個條件 (RA p.45)：① position 正常（左高於右）② density 兩側相等 ③ branching vessels 正常。Hilar enlargement 多來自 lymphadenopathy 或 enlarged vessels。

  • 1-2-3 sign in sarcoidosis (RA p.46)：left hilum、right hilum、right paratracheal 三處同時腫大。原文 case 中，氣管右側的 mass 就是關鍵線索。
  • 更多 sarcoidosis 型態 (RA p.47)：① lymphadenopathy + groundglass ② 1-2-3 sign ③ bulky lymphadenopathy ④ 1-2-3 sign ⑤ nodular lung pattern 但無 lymphadenopathy ⑥ hilar + paratracheal lymphadenopathy。

🪟 Mediastinum

Mediastinal lines

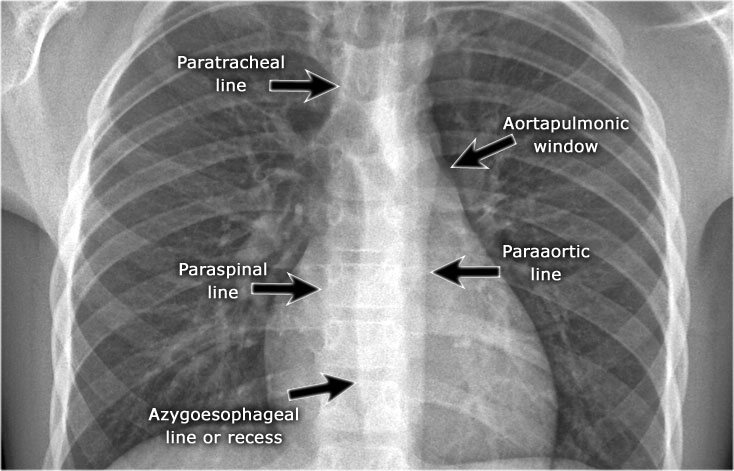

四條主要 mediastinal lines / stripes：paratracheal line、aortopulmonic window、paraspinal line、para-aortic line、azygoesophageal line（recess）。Mediastinal lines = mediastinal soft tissue 與 lung 的 interface；線被推移就是找 mediastinal pathology 的入口。（RA p.49）

Azygoesophageal line（最重要的一條）

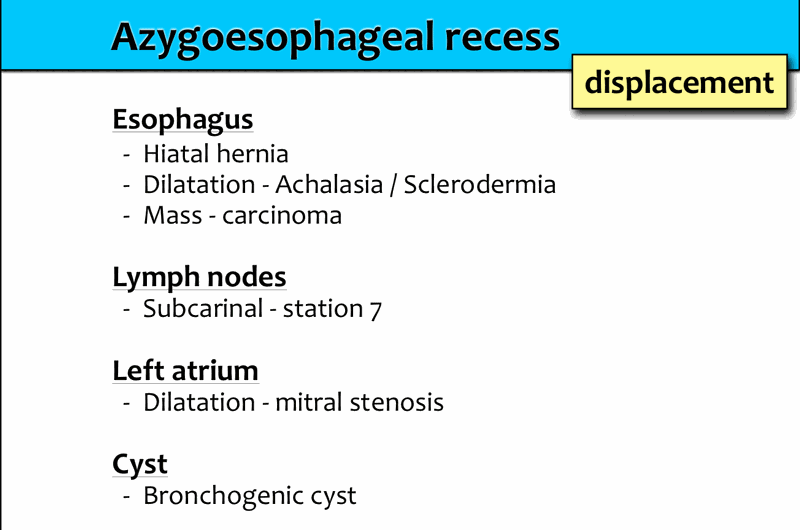

Azygoesophageal recess 位移的原因總表：Esophagus（hiatal hernia、dilatation — achalasia / scleroderma、mass — carcinoma）／Lymph nodes（subcarinal, station 7）／Left atrium（dilatation — mitral stenosis）／Cyst（bronchogenic cyst）。（RA p.50）

  • 這條線在多數 frontal CXR 上都看得到，是最該養成習慣去追的一條 (RA p.50)。
  • Case 1 — Hiatal hernia (RA p.51)：最常見原因；lateral 可見 hernia 內的 air。
  • Case 2 — Subcarinal lymphadenopathy（station 7） (RA p.51–53)：azygoesophageal line 在 carina 下方被往上推；同時 right paratracheal stripe 被 right paratracheal lymphadenopathy 推移、trachea 偏左。PET-CT 顯示 mediastinum 與頸部廣泛 hypermetabolic lymphadenopathy（cervical node 可及、適合 biopsy）；contrast CT 見 bulky subcarinal nodes 推移 azygoesophageal recess 並壓迫 left atrium；cervical node biopsy ⇒ small cell lung carcinoma。
  • Case 3 — Achalasia (RA p.53–54)：azygoesophageal line 上下段皆位移＋air-fluid level（dilated fluid-filled esophagus）＋ left perihilar opacity（lingula 區，先前 aspiration pneumonia）。CT 見 marked esophageal dilation、GE junction 無阻塞性 mass ⇒ achalasia。

Aortopulmonary window

  • AP window 位於 aortic arch 與 pulmonary trunk 之間，其 lateral contour 正常應為 concave 或 straight (RA p.55)。凸出 ⇒ 異常。
  • Case 1 (RA p.55–56)：PA 見 mass 填滿 AP window；lateral 見 mass 突入 retrosternal space（白箭頭）而非 enlarged pulmonary vessels（黑箭頭）；CT 證實 anterior mediastinal mass ⇒ Hodgkin lymphoma。
  • Case 2 (RA p.56–57)：PA 見 mass 佔據 AP window；PET-CT 更清楚界定 nodal metastases ⇒ small cell lung carcinoma。

Mediastinal compartments 與 mass 的 differential

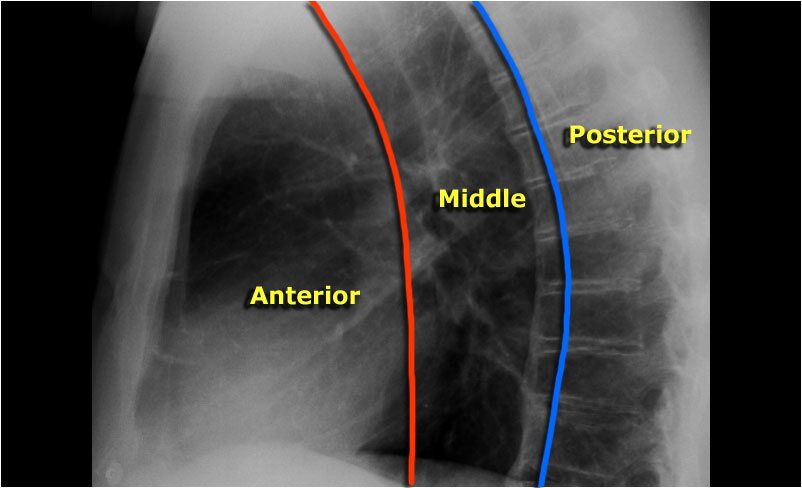

Lateral CXR 上的傳統三分區：anterior / middle / posterior。（RA p.48）

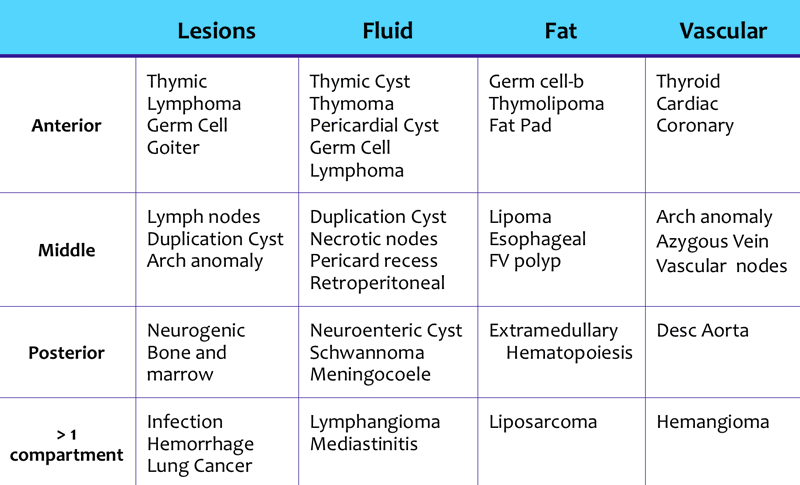

依 compartment × 病灶性質（Lesions / Fluid / Fat / Vascular）的完整 differential 表。（RA p.48）

  • Anterior mediastinal mass 的口訣「4 Ts」 (RA p.11)：Thymoma、Teratoma（germ cell tumors）、Thyroid mass、Terrible lymphoma。原文 case（superior mediastinum 在 PA 上變寬 → lateral 定位到 retrosternal space 的 soft tissue density）診斷為 Hodgkin lymphoma。
  • 📎 延伸：Whitten CR et al. RadioGraphics 2007;27:657-671（PMID 17495284）。

🆕 補充（超出 RA 原文，2026 現況）：上表的 anterior/middle/posterior 三分法源自 lateral chest radiograph 上的人為 landmark。International Thymic Malignancy Interest Group (ITMIG) 已提出並被接受為新標準的分區法，改以 cross-sectional imaging（主要是 multidetector CT）的具體解剖界線，定義 prevascular / visceral / paravertebral 三個 compartment（Carter BW et al. RadioGraphics 2017;37:413-436. PMID 28129068；亦見 Radiol Clin North Am 2021;59:149-153. PMID 33551077）。 👉 實務：在 CXR 層級沿用 anterior/middle/posterior 思考 differential 沒問題，但進到 CT 報告與多科討論時，語言應切換成 ITMIG 的 prevascular/visceral/paravertebral。

🫁 Lungs — Four Pattern Approach

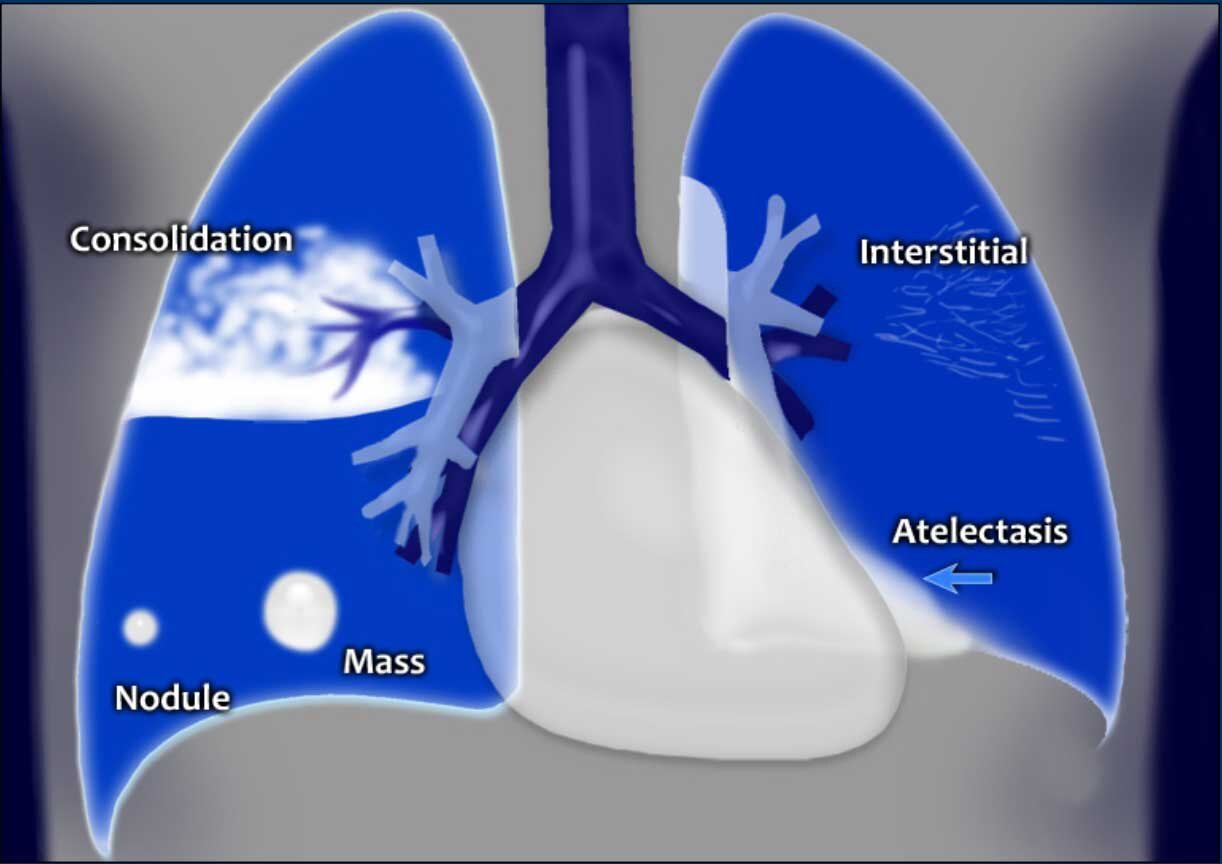

Lung abnormality 多表現為密度增加，分成四個 pattern：① Consolidation ② Atelectasis ③ Nodule / Mass（單發或多發）④ Interstitial。密度減少較少見（emphysema、lung cysts）。（RA p.58）

📖 術語定義以 Fleischner Society glossary 為準（Hansell DM et al. Radiology 2008;246:697-722. PMID 18195376）——consolidation、ground-glass opacity、nodule（≤3 cm）vs mass（>3 cm）、reticular、honeycombing 等詞的標準定義出處。

① Consolidation

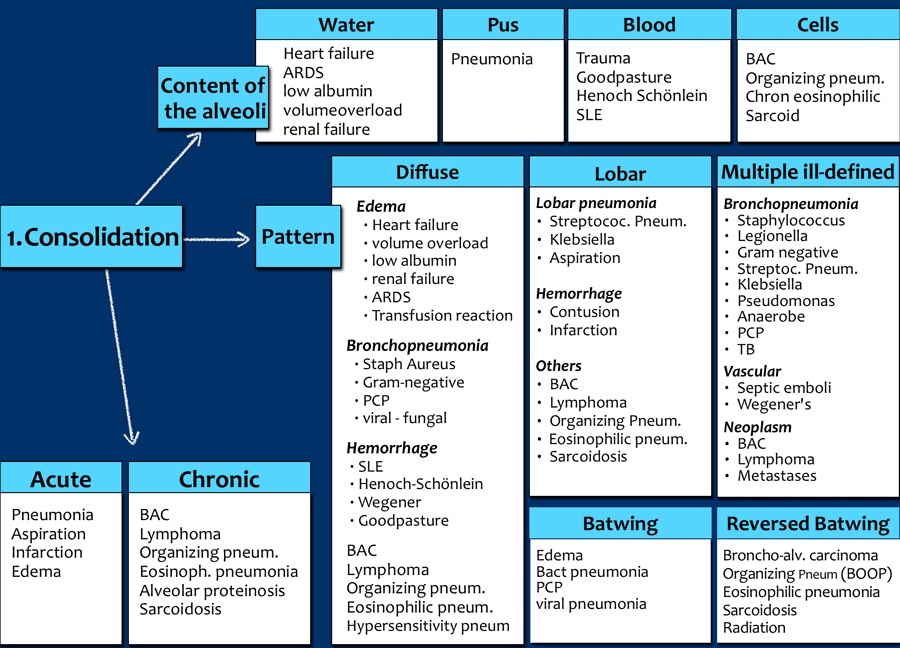

Consolidation 的雙軸思考：Content of the alveoli（Water / Pus / Blood / Cells）× Pattern（Diffuse / Lobar / Multiple ill-defined / Batwing / Reversed batwing），另加 Acute vs Chronic 分軸。（RA p.59）

高 yield 記憶點：

  • Water：heart failure、ARDS、low albumin、volume overload、renal failure｜Pus：pneumonia｜Blood：trauma、Goodpasture、Henoch-Schönlein、SLE｜Cells：BAC、organizing pneumonia、chronic eosinophilic pneumonia、sarcoid
  • Batwing：edema、bacterial pneumonia、PCP、viral pneumonia
  • Reversed batwing：broncho-alveolar carcinoma、organizing pneumonia (BOOP)、eosinophilic pneumonia、sarcoidosis、radiation
  • Chronic consolidation（>數週不退）：BAC、lymphoma、organizing pneumonia、eosinophilic pneumonia、alveolar proteinosis、hypersensitivity pneumonitis

② Atelectasis

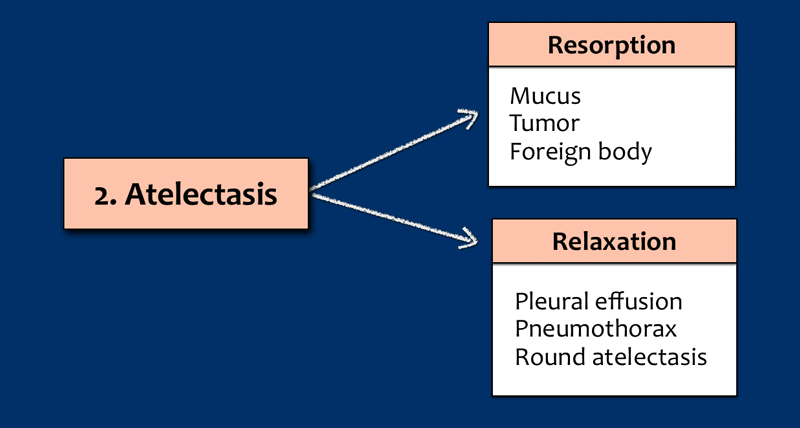

兩大機轉：Resorption（mucus、tumor、foreign body）與 Relaxation（pleural effusion、pneumothorax、round atelectasis）。（RA p.60）

③ Nodule / Mass

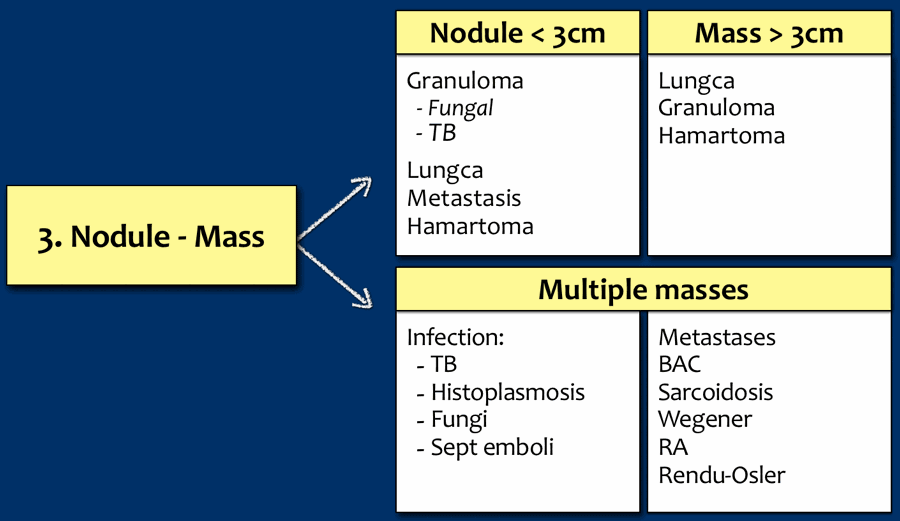

Nodule <3 cm：granuloma（fungal / TB）、lung ca、metastasis、hamartoma｜Mass >3 cm：lung ca、granuloma、hamartoma｜Multiple masses：infection（TB、histoplasmosis、fungi、septic emboli）、metastases、BAC、sarcoidosis、Wegener、RA、Rendu-Osler。（RA p.60）

④ Interstitial

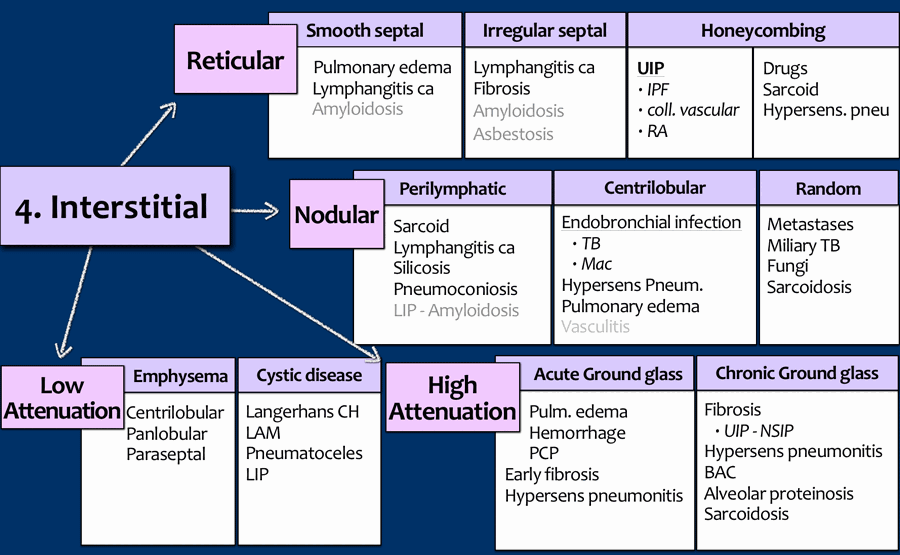

Interstitial pattern 三分支：Reticular（smooth septal / irregular septal / honeycombing — UIP: IPF、coll. vascular、RA；drugs、sarcoid、hypersensitivity pneumonitis）、Nodular（perilymphatic / centrilobular / random）、Low attenuation（emphysema、cystic disease）vs High attenuation（acute vs chronic ground glass）。（RA p.61）

💧 Pleura

Pleural fluid

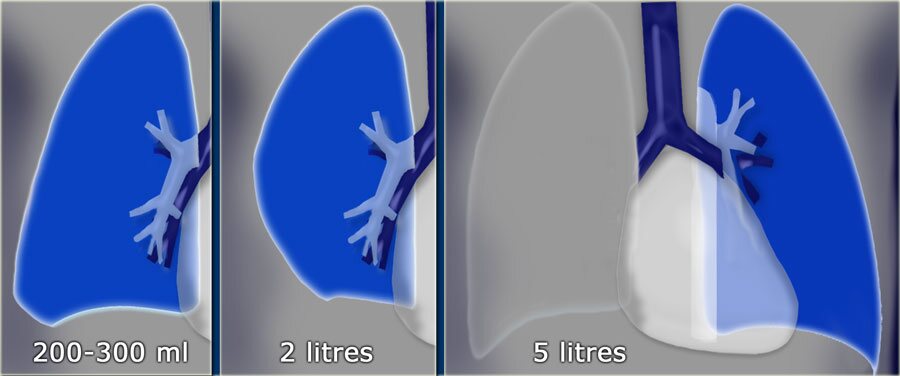

量化直覺：約 200–300 mL 才在 CXR 上看得出來；整個 hemithorax 完全 opacification 通常代表約 5 L。（RA p.62）

  • Case：bilateral carcinomatous pleuritis——right hemithorax 完全 opacification ＋ right main bronchi 的 air bronchogram（箭頭），代表大量 effusion 造成 compression atelectasis (RA p.62–63)。
  • Encysted pleural fluid（“vanishing tumor”） (RA p.63)：積液包裹在 fissure 內、外觀像 mass；隨 underlying effusion 治療而消失，故稱「消失的腫瘤」。
  • 📎 診療端請對照 Pleural Effusion（Light’s criteria、BTS 2023 — PMID 37553157）。

Pneumothorax

病因總表：Spontaneous（subpleural bleb）／Lung disease（COPD、asthma、cystic disease: LAM、Langerhans cell histiocytosis）／Trauma（biopsy、central line、mechanical ventilation；cocaine、marijuana）。（RA p.64）

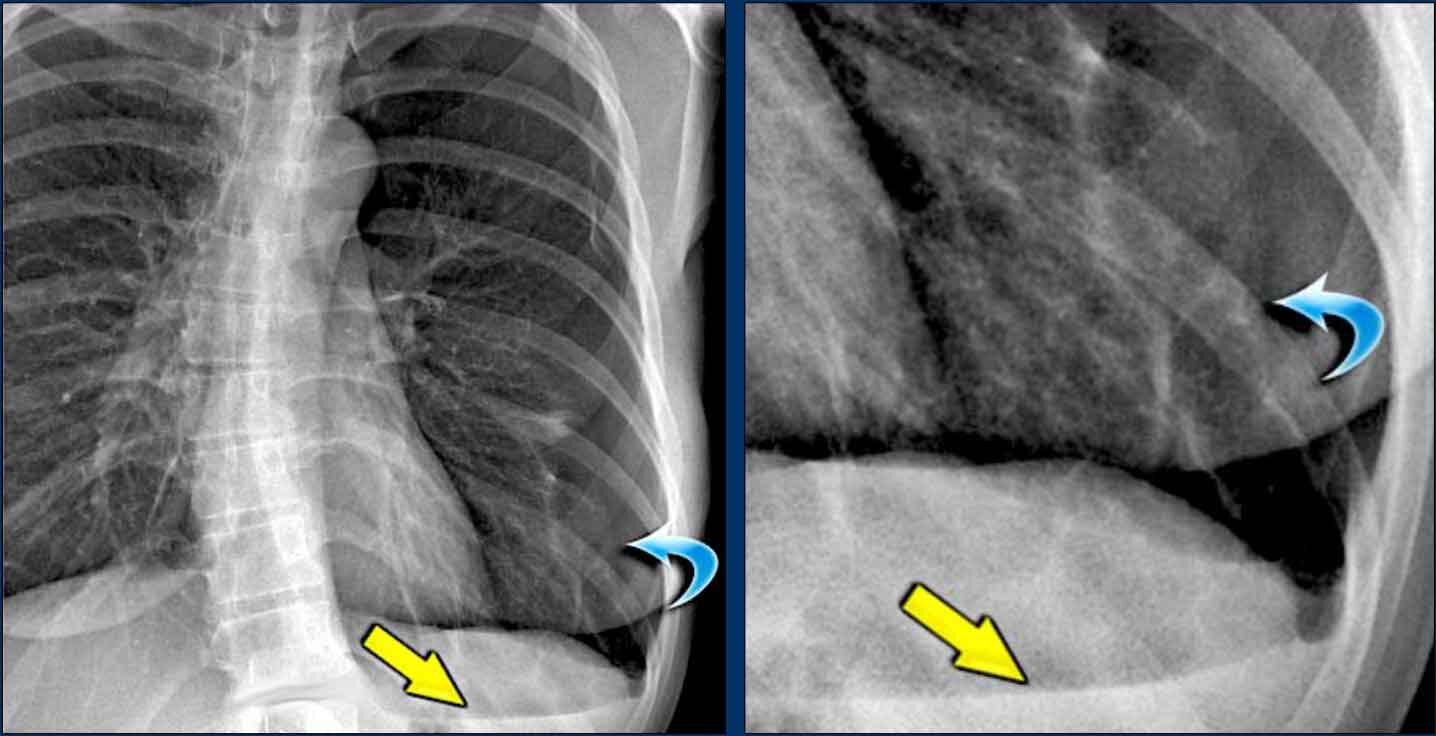

Case 1 — Hydropneumothorax：retracted visceral pleura（藍箭頭）＝ pneumothorax；horizontal air–fluid level（黃箭頭）確立 hydropneumothorax。原則：人體內不該出現直線，除非有 air-fluid level——小量 pneumothorax 時這可能是唯一線索。（RA p.66）

  • Case 2 — Cystic lung disease with hydropneumothorax (RA p.67–68)：mediastinal shift to the left、air-fluid level、upper lobe 與胸壁沾黏（提示先前曾治療 pneumothorax）、right upper lobe lung cyst ⇒ 女性 cystic lung disease 併反覆 pneumothorax，最可能為 lymphangioleiomyomatosis (LAM)（smooth muscle 增生 → airway obstruction、pulmonary cysts、recurrent pneumothoraces；可 sporadic 或合併 tuberous sclerosis complex）。

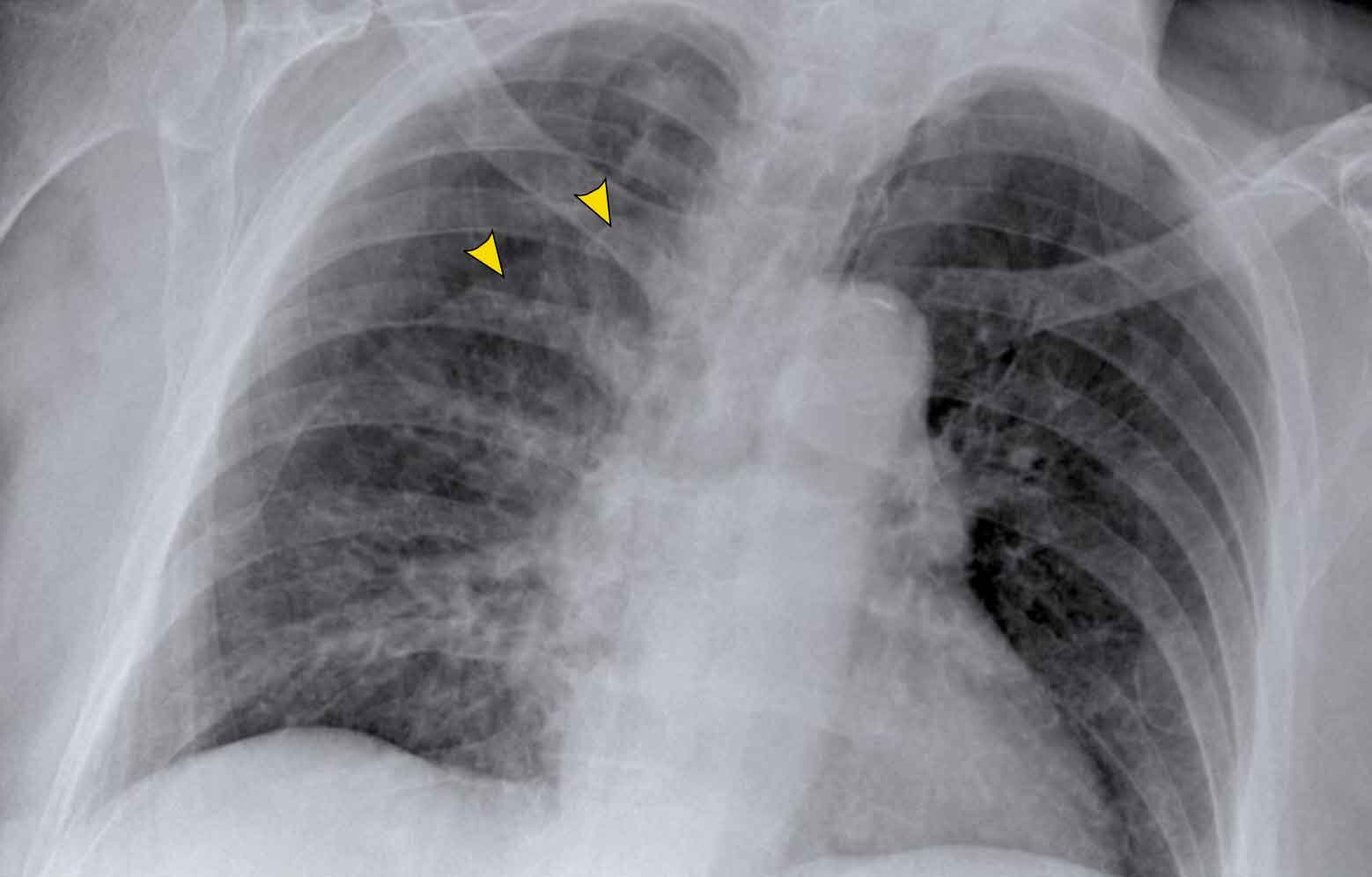

Pneumothorax mimic — skin fold：像 pneumothorax 的一條線，但線的外側仍有 lung markings ⇒ artifact。成因為 supine 姿勢＋cassette 放置不當。（RA p.69）

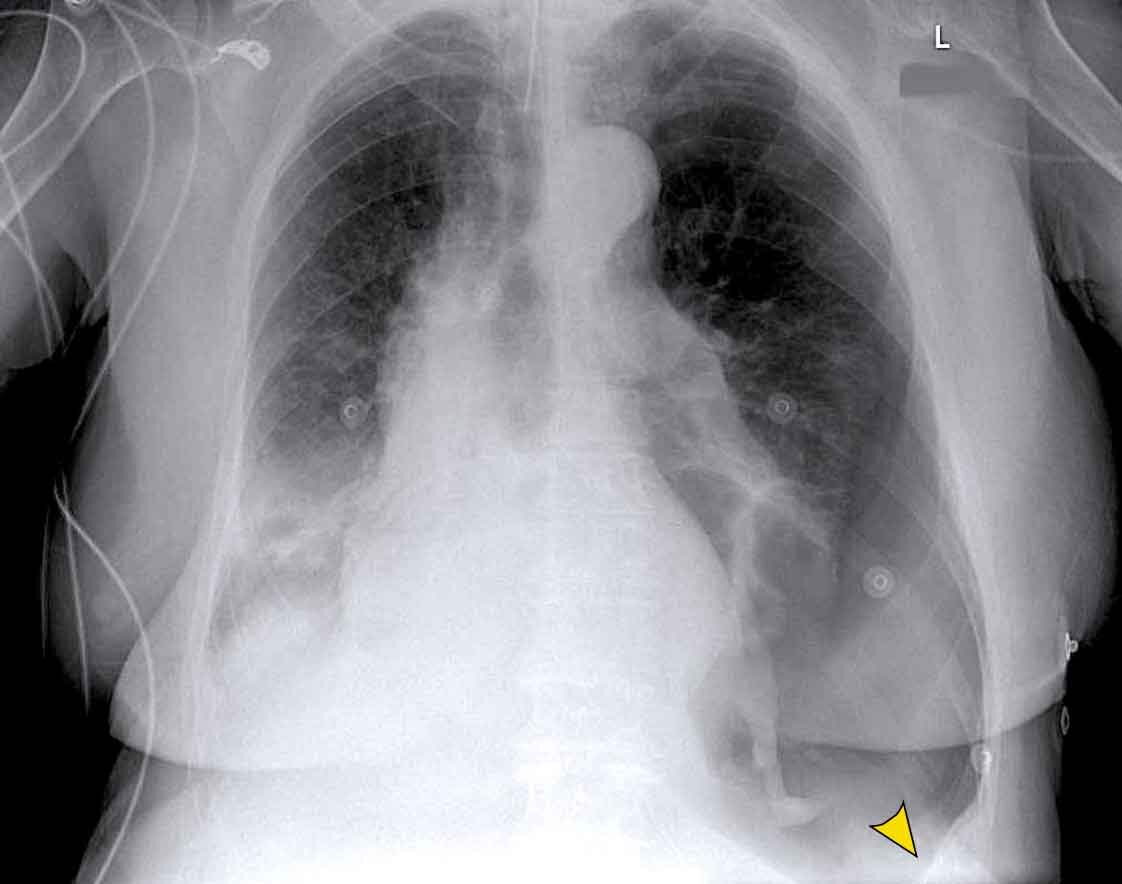

Supine film 上的 pneumothorax：偵測率取決於 air volume 與病人姿勢，supine film 可漏掉高達 30% 的 pneumothorax。關鍵徵象為 deep sulcus sign——lateral costophrenic angle 異常 lucent 並向下延伸至 hypochondrium。原文 case：ICU 使用 mechanical ventilation 的病人急性呼吸惡化，左側 deep sulcus sign ＋ depressed left hemidiaphragm ⇒ tension pneumothorax；置放 chest tube 後 diaphragm 回到正常位置，證實減壓成功。（RA p.70–71） 📎 原始出處：Kong A. The deep sulcus sign. Radiology 2003;228:415-416. PMID 12893899。

Pleural opacities

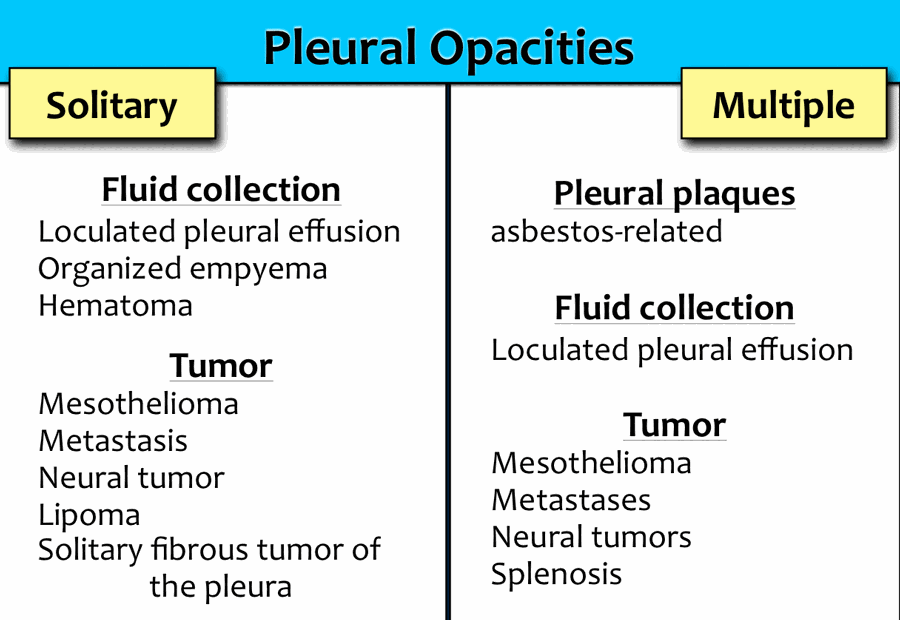

Solitary：fluid collection（loculated pleural effusion、organized empyema、hematoma）、tumor（mesothelioma、metastasis、neural tumor、lipoma、solitary fibrous tumor of the pleura）｜Multiple：pleural plaques（asbestos-related）、loculated pleural effusion、tumor（mesothelioma、metastases、neural tumors、splenosis）。（RA p.71）

  • Pleural plaques（asbestos-related） (RA p.72)：多發不規則 pleural opacities，部分沿胸壁 contour 走；典型為兩側、廣泛、常侵犯 diaphragmatic domes。
  • Unilateral calcified pleural opacities (RA p.73)：TB、empyema、hemorrhagic effusion。
  • Pleural hematoma (RA p.74)：chest trauma 後的 pleural opacity，追蹤片自行吸收。

🦴 Chest Wall

  • Rib fractures (RA p.75)：CXR 上最常見的 chest wall 異常是 healed rib fractures。
  • Callus formation mimicking a mass (RA p.76)：癒合中的 fracture 產生 callus，可 mimic pulmonary mass；必要時需 CT 區分。原文該 case 另見 increased lung volumes ＋ prominent pulmonary arteries ⇒ 提示 COPD 相關 pulmonary arterial hypertension。
  • Bone metastases (RA p.77)：第二常見的 chest wall 異常，侵犯 ribs 與 vertebral bodies；原文 case 為 right posterior rib 的 expansile lesion。

🍽 Upper Abdomen

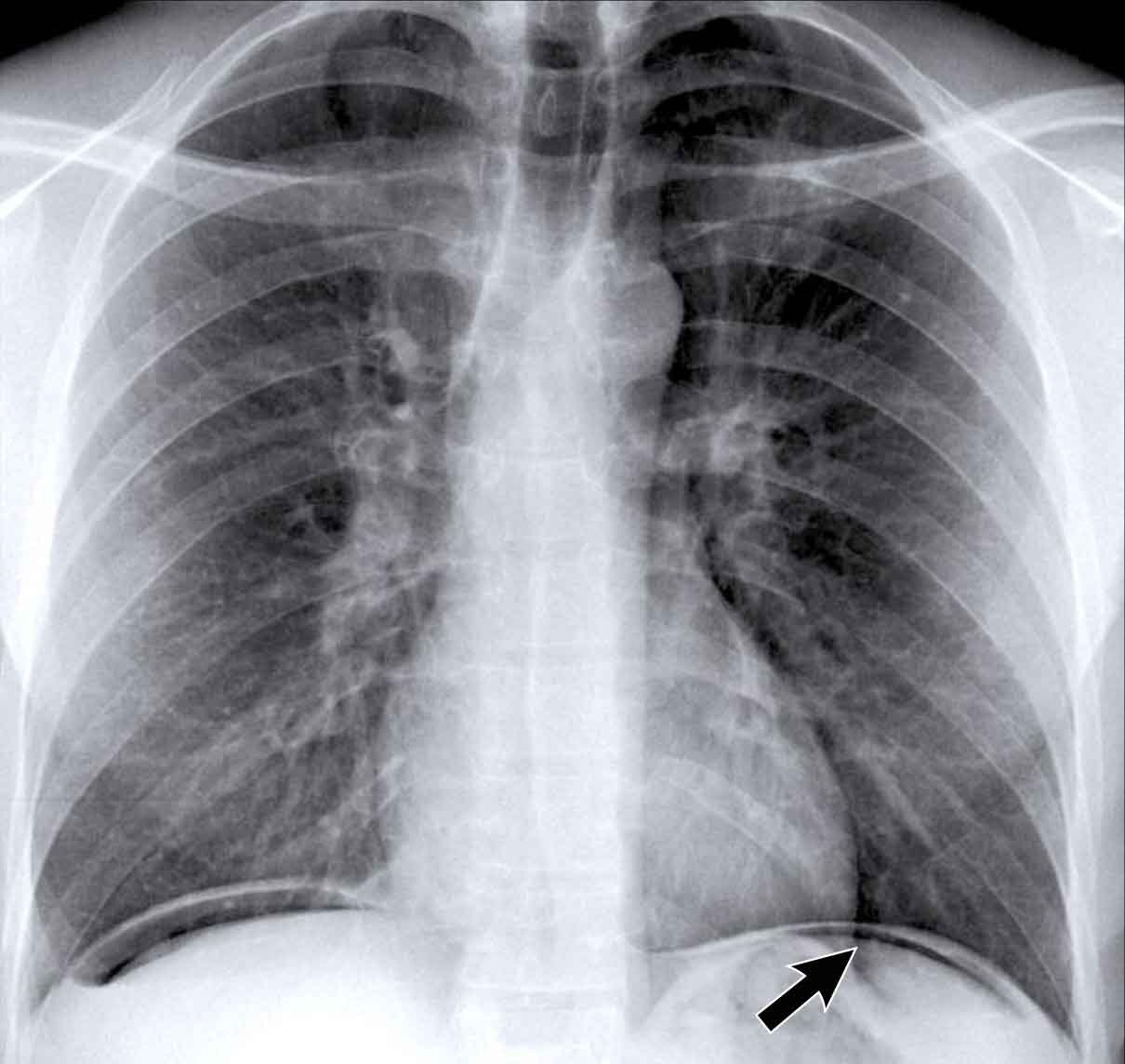

Pneumoperitoneum：diaphragm 下方 free intraperitoneal air ⇒ bowel perforation。鑑別包含 postoperative pneumoperitoneum（腹部手術後可持續數天）。同一張片子另有玄機——左上肺 first rib 上方（hidden area）一處 subtle density，後續證實為 primary lung carcinoma。（RA p.78）

  • 另一例 free air (RA p.79)：可見薄而清楚的 diaphragmatic contour（箭頭），這是與 plate-like atelectasis 區分的關鍵（後者在 inspiration 不足時可有類似外觀）。

⚠️ Clinical Pearls

  1. Inside-out，永遠同一個順序：trachea → mediastinum/heart → hili → lungs/pleura → diaphragm → chest wall → upper abdomen；發現 abnormality 後才走 pattern → differential diagnosis (RA p.13)。
  2. “The most important radiograph is the old film.” 沒調舊片就下 CHF / mass 的結論，等於少做一半的判讀 (RA p.14)。
  3. Silhouette sign 是定位工具，不只是「有病」：left heart border 糊掉 ⇒ lingula（前）；left heart border 清楚但有 consolidation ⇒ left lower lobe（後） (RA p.16–19)。
  4. Hidden areas 必須主動掃：apices、hila、retrocardiac、subdiaphragmatic、first rib 後方。漏掉的 lung cancer 81% 在 upper lobe、平均只有 1.6 cm（PMID 1727272）。
  5. Left hilum 永遠不會比 right hilum 低——看到就是異常 (RA p.41)。
  6. Right paratracheal stripe >2–3 mm ⇒ lymphadenopathy / pleural thickening / hemorrhage / fluid overload / CHF (RA p.3)。
  7. Azygoesophageal line 是最該養成習慣追的一條線（多數 frontal CXR 可見）；位移就想 hiatal hernia、subcarinal (station 7) nodes、LA dilatation（mitral stenosis）、esophageal pathology、bronchogenic cyst (RA p.50)。
  8. 人體內不該出現直線，除非有 air-fluid level——小 pneumothorax 有時只靠這條線被抓到 (RA p.66)。
  9. Supine film 漏掉多達 30% 的 pneumothorax；找 deep sulcus sign，若合併 depressed hemidiaphragm 就要當 tension pneumothorax 處理 (RA p.70；PMID 12893899)。
  10. Skin fold vs pneumothorax：線外側還看得到 lung markings ⇒ artifact (RA p.69)。
  11. Enlarged cardiac silhouette ≠ cardiomegaly：pericardial effusion 是必列的 mimic；術後突然變大 ⇒ 想 pericardial hemorrhage，且 ultrasound 會低估 loculated posterior effusion (RA p.34–35)。
  12. Anterior mediastinal mass 想 4 Ts：Thymoma / Teratoma / Thyroid / Terrible lymphoma (RA p.11)。
  13. Pleural effusion 要 200–300 mL 才顯影；整側 opacification ≈ 5 L (RA p.62)。
  14. Nodule ≤3 cm vs mass >3 cm（Fleischner 定義，PMID 18195376）——寫報告用詞不要混用 (RA p.60)。
  15. 🆕 Mediastinal compartment 的語言要看場合：CXR 用 anterior/middle/posterior；CT 與多科討論改用 ITMIG 的 prevascular / visceral / paravertebral（PMID 28129068）。(inferred — 此實務建議為整合 RA 原文與 ITMIG 文獻後的推論，非 RA 原文所述)
  16. PA 上 diaphragm silhouette 還在，不代表沒有 lower lobe pneumonia——PA 看到的是 diaphragm 最前緣，未必與後方病灶接觸 (RA p.19)。

🔗 相關筆記

📚 Key References

類型標題期刊 / 出處年份PMID
骨幹Smithuis R, van Delden O. Chest X-Ray: Basic InterpretationThe Radiology Assistant（Alrijne Hospital / AMC Amsterdam）2013，update 2025-10-15—
術語標準Hansell DM et al. Fleischner Society: glossary of terms for thoracic imagingRadiology 2008;246(3):697-722200818195376
ReviewGibbs JM et al. Lines and stripes: where did they go? From conventional radiography to CTRadioGraphics 2007;27(1):33-48200717234997
分類標準 🆕Carter BW et al. ITMIG Classification of Mediastinal Compartments and Multidisciplinary Approach to Mediastinal MassesRadioGraphics 2017;37(2):413-436201728129068
分類標準Carter BW. International Thymic Malignancy Interest Group Model of Mediastinal CompartmentsRadiol Clin North Am 2021;59(2):149-153202133551077
ReviewWhitten CR et al. A diagnostic approach to mediastinal abnormalitiesRadioGraphics 2007;27(3):657-671200717495284
SignKong A. The deep sulcus signRadiology 2003;228(2):415-416200312893899
漏診研究Austin JH, Romney BM, Goldsmith LS. Missed bronchogenic carcinoma: radiographic findings in 27 patients with a potentially resectable lesion evident in retrospectRadiology 1992;182(1):115-12219921727272
ReviewPineda V et al. Lesions of the cardiophrenic space: findings at cross-sectional imagingRadioGraphics 2007;27(1):19-32200717234996
ReviewJeung MY et al. Imaging of cystic masses of the mediastinumRadioGraphics 2002;22:S79-S93200212376602
GuidelineRoberts ME et al. British Thoracic Society Guideline for pleural diseaseThorax 2023;78(11):1143-1156202337553157

RA 原文自列的其他參考（未逐一查證 PMID，引用前請回原始出處）：de Lacey G et al. The Chest X-Ray: A Survival Guide；Reed JC. Chest Radiology: Plain Film Patterns and Differential Diagnoses；Webb R & Higgins C. Thoracic Imaging: Pulmonary and Cardiovascular Radiology。

📌 本筆記僅供學習參考，臨床決策請依最新指引及 attending 意見為準。 🖼 所有圖表均截自 The Radiology Assistant 原文 PDF 或使用者提供之解剖標註圖，著作權屬原作者（profits of the Radiology Assistant go to Medical Action Myanmar）。

筆記建立：2026-08-01 ｜ 來源：Radiology Assistant “Chest X-Ray: Basic Interpretation” (update 2025-10-15) + 使用者提供解剖圖組 + PubMed 補強文獻

關係圖譜

反向連結
